石英砂過濾器

更新：2013-6-3 19:20:23??????點擊：

品牌：???工泉牌石英砂過濾器
型號：???GQSYS-2200

產品介紹

石英砂過濾器簡述：

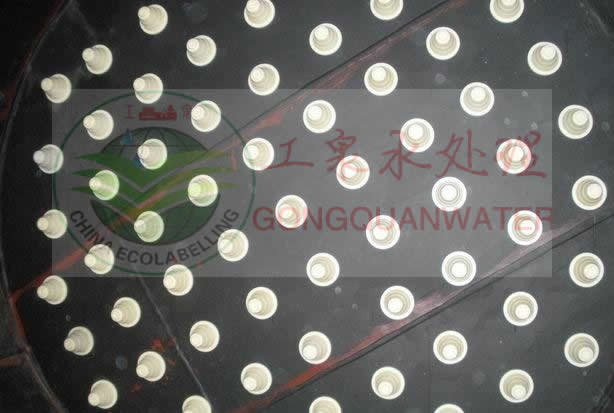

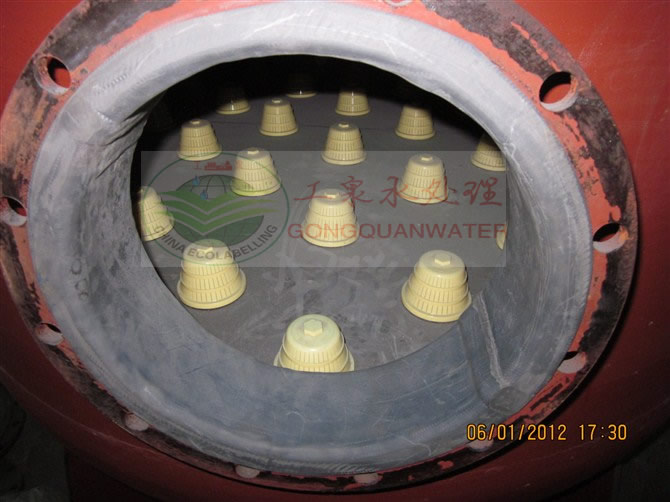

砂濾器屬于機械過濾器的一種（石英砂過濾器）為壓力式過濾器，采用ABS蘑菇型水帽布水，內裝若干種規格精制石英砂濾料，阻力小，通量大。利用過濾器內所裝的填料來截留去除水中懸浮微粒和膠體雜質。當過濾器因濾層污臟，出入口壓差增大時，可用水（或水+壓縮空氣）進行反沖洗，把攔截在濾料中的雜質沖出過濾器外，使濾層重新具有截獲懸浮物的能力。石英砂過濾器按控制類型可分為手動型和全自動型。手動型主要是通過閥門的調節來控制過濾器的運行、正洗、反洗；而全自動型是通過PLC控制柜及電動蝶閥來進行對過濾器運行，正洗、反洗等狀態的自動控制。按罐體材質可分為玻璃鋼罐、碳鋼罐、不銹鋼罐，罐內壁可根據用戶要求做內涂環氧涂層或襯膠防腐。

石英砂過濾器原理介紹：

石英砂過濾器又稱:淺層介質過濾器、砂濾器、砂缸過濾器、它是利用精致純白石英砂作為過濾介質，在一定的壓力下，把濁度較高的水通過一定厚度的（石英砂）濾層進行有效的截留除去水中的懸浮物、有機物、膠質顆粒、微生物、樹枝、樹葉、及部分重金屬離子等，最終達到降低水濁度、凈化水質較好的一種高效過濾設備。機械過濾器一般做為反滲透設備以及超濾設備的預處理設備，主要是對泥沙，膠體，金屬離子以及有機物進行截留，吸附。常用濾料有石英砂、活性碳、無煙煤、錳砂等。廣泛運用到農業灌溉、化工、石油、冶金、工礦等各行業。

石英砂過濾器的作用：

石英砂過濾器是一種壓力式過濾器，利用過濾器內所填充的精制石英砂濾料，當進水自上而下流經濾層時，水中的懸浮物及粘膠質顆粒被去除，從而使水的濁度降低。

主要用于水處理除濁、軟化水、電滲析、反滲透的前級預處理，也可用于地表水、地下水等方面。可有效地去除水中的懸浮物，有機物、膠體、泥沙等。

石英砂過濾是去除水中懸浮物最有效手段之一，是污水深度處理、污水回用和給水處理中重要的單元。其作用是將水中已經絮凝的污染物進一步去除，它通過濾料的截留、沉降和吸附作用，達到凈水的目的。

石英砂過濾器在水處理領域適用范圍：

1．用于要求出水濁度≤5mg/L能符合飲用水質標準的工業用水、生活用水及市政給水系統；

2．工業污水中的懸浮物、固體物的去除；

3．可用作離子交換法軟化、除鹽系統中的預處理設備，對水質要求不高的工業給水的粗過濾設備；

以及用在游泳池循環處理系統、冷卻循環水凈化系統等。

4.可廣泛應用于電子電力、石油化工、冶金電鍍、造紙紡織、制藥透析、食品飲料、生活飲用水、工廠企業用水、游泳池等。可滿足各行業液體過濾需要。

石英砂過濾器生產制作過程：

(1)布水板開孔，孔與布水器焊接，亦可選用絲扣連接，方便日后更換。并開支腿孔。

(2)下封頭焊接支管，主要用于支撐布水板。

(3)支管從布水板穿過，焊接。布水板與下封頭焊接，要求兩面雙焊，

(4)卷板，焊接主體與下封頭。

(5)焊接上封頭。

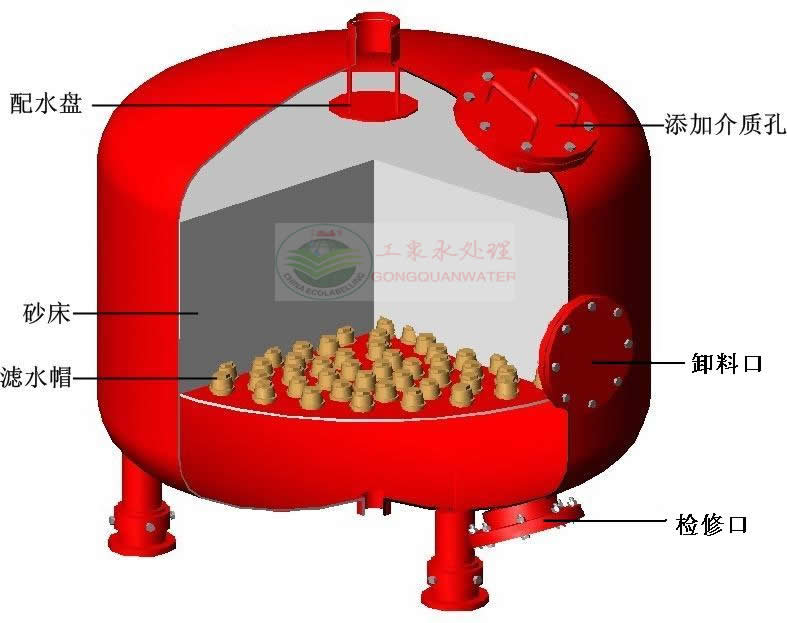

(6)罐體開孔：上人孔(亦可與填料孔共用)、下人孔(依據下封頭與布水板之間距離而定)卸料孔、出氣孔、進水與出水孔。

(7)裝上補水管，布水絲管，過濾器外部面管，正洗、反洗管路。

(8)焊接罐體支腿與吊耳。

(9)鏡面拋光打磨。

(10)焊接筒體外水路管道。

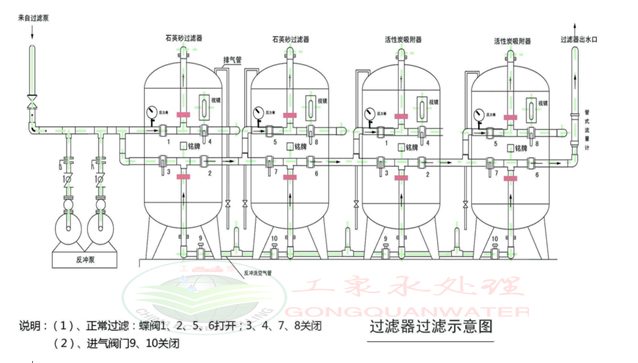

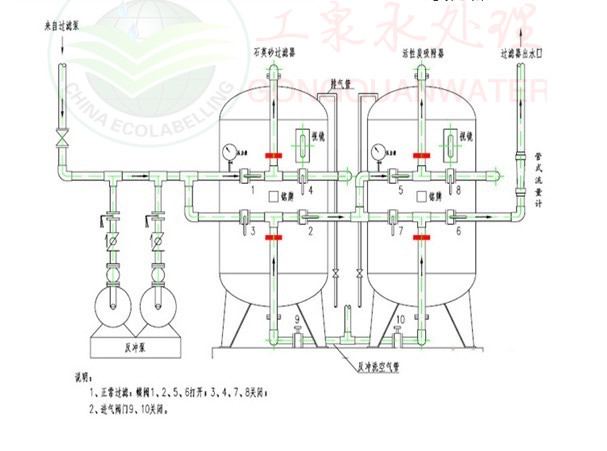

(11)以井字排列，進水管道、泄污管道與出水管道，5個閥門分配水流。

石英砂過濾器的使用特點（優點）：

1、結構緊湊：該設備集混凝反應、過濾、連續清洗于一體。簡化了水處理工藝流程、占地面積小、結構簡單、安裝操作靈活方便。降低了原水處理工藝多環節的能耗和人工管理費用，減輕了操作難度。

2、混凝反應效果明顯：應用混凝反應機理和沉降機理，有效地去除水中的懸浮物和膠體物質，有利于在砂濾區進一步降胝出水濁度。

3、連續自清洗過濾：過濾介質自動循環，連續清洗，無需停機進行反沖洗。

4、降低原水的懸浮物(SS)含量：配合微絮凝裝置，進水最高SS≤mg/L的各種工業用水、城市生活污水、工業用水作為回用水，去除率≥90%，達到完美過濾效果。

5、特選材質，使用壽命長。

性能特點：

　　石英砂過濾器可去除水中大顆粒懸浮物，從而降低水的SDI值，滿足深層凈化的水質要求。該設備具有造價低廉，運行費用低，操作簡單；濾料經過反洗，可多次使用，濾料使用壽命長等特點。

應用范圍：

　　主要用于反滲透，電滲析，離子交換，軟化除鹽系統前預處理，也可用作水質要求不高的工業給水粗過濾，循環冷卻水，污水及中水回用水處理。

過濾器罐體主要技術參數：

工作壓力：0.05MPa-1.0MPa

工作溫度：0℃～40℃

單機流量：0.5 m3/h -140 m3/h

操作方式：手動或自動控制

產品規格：ф173-ф3800

過濾速度：5m/h-12m/h 最大15m/h

簡體材質：Q235襯膠或涂環氧\ 304、316L、

機械過濾器主要分類：

機械過濾器又分為：石英砂過濾器，活性炭過濾器，錳砂過濾器,多介質過濾器，纖維球過濾器。材質分為：碳鋼、不銹鋼、玻璃鋼。

石英砂過濾器技術參數：

過濾速度：8-20m/h

反洗強度：12-15L/s.㎡

濾層阻力：＞0.05MPa

反洗時間：4-10min

出水濁度：≤3

石英砂過濾器濾料濾層的配比：標準濾層1200mm

石英砂過濾器濾層圖解一：

石英砂過濾器選型尺寸：

石英砂過濾器
公稱直徑mm	Φ	800	1000	1200	1600	2000	2200	2600	3000	3200
外形尺寸mm	H1	1500	1500	1800	1800	1800	1800	2000	2000	2000
	H2	1000	1000	1200	1200	1200	1200	1200	1200	1200
	H	2770	2950	3200	3350	3500	3800	4200	5200	5400
	進出口DN	65	80	80	100	100	150	200	200	250
	反洗進出口DN	80	80	100	125	125	200	250	250	250
	DNr	450	450	450	500	500	500	500	500	500
	d 1	40	40	40	40	40	40	40	40	40
	d 2	150	150	150	150	200	200	200	200	200
	d 3,4	25	25	25	32	40	40	50	50	50
流速m/h		10	10	10	10	10	10	12	12	12
流量t/h		5	8	13	24	37	45	63	85	100
板厚（mm）		5	6	6	6	6	8	10	12	12
